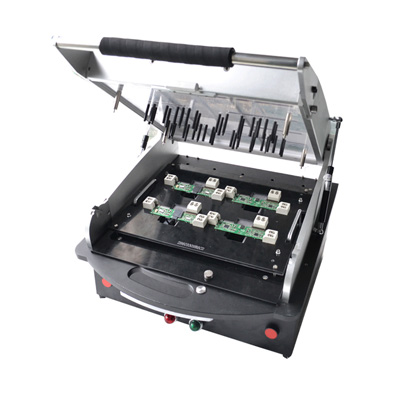

半自動化在板燒錄測試系統-MF1

簡介： ·采用歐洲設計、行銷全球的FlashRunner燒錄核心 ·廣泛應用于汽車電子、工業電子、消費電子領域 ·燒錄速度最快，存取速度達到MCU硬件限制 ·支持種類最多，燒錄超過3000款主流IC型號 ·提供ATE接口與Agilent、Teradyne、TRI等ICT整合 ·相容Visual C++、Visual Basic、Labview等開發平臺

硬件規格:

Mechanical Fixtures

Fixture治具替換式：可更換多種Fixture治具,手動掀蓋

燒錄規格：

Programming(SMH)

Flash Runner Quattro：FR04為主，4X4 最多支持16連板同時燒錄。

預留1~2個燒錄器的空間

Flash Runner Quattro具備：

1.快速的燒錄速度（Flash Runner是目前市面上燒錄速度最快的在線燒錄器）

2.4通道同步燒錄的設計，大幅縮短量產時所需的燒錄時間

3.可脫離電腦獨立運行，不需依賴PC。也可以藉由RS-232和LAN介面，輕松與PC端應用程式結合（提供command line &API Library)。

4.簡潔而耐用的設計，可以符合大多數的使用環境。

軟件系統規格：

軟件開發平臺：使用LabVIEW的TestStand軟件開發系統，使用Windows為操作系統(WinXP or Win7/8)

UI介面：結合客戶需要訂制UI介面

語言介面：英文

軟件功能	重復燒錄設定	可自動針對燒錄失敗的PCBA進行重復燒錄
	序列號燒錄	支持動態序列號燒錄，可依據客戶需求更改序列號運算法則
	數據上傳	SHOPFLOW(可依要求將燒錄結果上傳到系統資料庫)
	條碼管理	支持條碼管理，利用掃描槍和條碼選擇燒錄工程，確認客戶物料系統中的燒錄料的C/S值等資料，實現系統管理
	用戶登入管理	管理軟件分管理員、操作員許可權，管理員設置完工程后，操作軟體只能調用工程文檔而不能修改文檔，保證資料完整性與安全性
	燒錄記錄	自動儲存燒錄記錄，方便查詢燒錄歷史，便于跟蹤問題、排查分析
	支持動態buffer位址應用	如燒錄MAC位址、序號，KEY等不能重復內容
	燒錄器工作模組數量	客戶可自行設定燒錄器工作模組數量
	燒錄工作專檔管理	燒錄工作專案管理，換線時一鍵搞定，加快換線時間
	燒錄設定參數	自動產出燒錄時所需的燒錄文檔和參數，加快換線時間
	燒錄失敗處理方式	1.標簽印制2.系統通知(軟件.LED指示),作業員處理
	數據上傳下載后的完整性確認	對從服務器下載的數據進行完整性確認，并反饋傳輸結果
	提供燒錄報表	根據客戶要求定制表單格式
	提供后續軟件升級服務	根據客戶要求對軟件進行付費升級
